ST-12B 自動檢糖儀的結構及原理

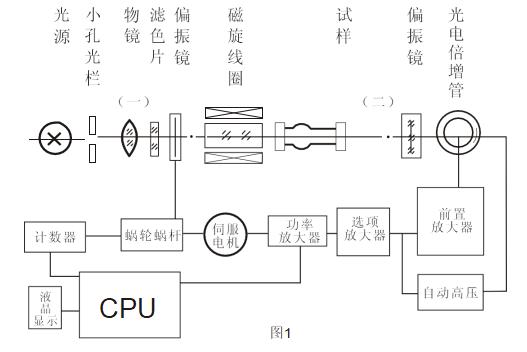

自動檢糖儀采用20瓦鈉光燈作光源，由小孔光欄和物鏡組成一個簡單的點光源平行光管(圖1)，平行光經(jīng)起偏鏡變?yōu)槠矫嫫窆?，其振動平面?/span>00 (圖2a)，當偏振光經(jīng)過有法拉弟效應的磁旋線圈時，其振動平面產生50赫茲的β角往復擺動(圖2b)，光線經(jīng)過檢偏鏡投到光電倍增管上 ，產生交變的光電訊號。
儀器以兩偏振鏡光軸正交時（即OO⊥PP）作為光學零點，此時，α= 0°（圖3）。磁旋線圈產生的β角擺動，自動檢糖儀在光學零點時得到100Hz的光電訊號（曲線C′），在有α1°或α2°的試樣時得到50Hz的訊號，但它們的相位正好相反（曲線B′、D′）。因此，能使工作頻率為50Hz的伺服電機轉動。伺服電機通過蝸輪蝸桿將起偏鏡反向轉過α°（α=α1或α=α2），儀器回到光學零點，伺服電機在100Hz訊號的控制下，重新出現(xiàn)平衡指示。
